广州龙康塑料检查井具有密封性连接不渗漏,重量轻,承载力强,安全可靠,使用寿命长,高效排水,耐腐蚀、耐酸碱,施工方便,综合造价低等优势被众多机电安装商和建筑商使用,塑料检查井不仅是给排水工程史上的一次革命,更是世界性提倡节能环保型的一个典型使用产品。无论是保护人类赖以生存的土地资源,还是改善人居环境,倡导低碳生活,进而切实打造宜居城市,都将具有前瞻性意义。
检查井俗称“窨井”,一般设在排水管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管道上每隔一定距离处,是便于定期检查、清洁和疏通管道的排水附属构筑物。
塑料检查井以高分子树脂为原料,采用组合结构,通常由井底座、井筒、井盖、盖座和混泥土支承板等组成。其中关键的井座部分采用一次性成型,可制造二通、三通、四通90°~165°任意交汇的所有规格检查井,以变径接头、可变角接头及密封圈等配件来达到改变管径及角度的连接。井筒采用PE管材、波纹管或缠绕管,可根据现场埋设深度截取相应长度,具有很大的灵活性。井筒、进(出)水管道与井座的连接采用橡胶密封圈柔性连接,可适应小范围的内角深度变化,施工方便快捷、密封性能好、永不渗漏、环保节能。
检查井还可以用于电力,光电缆、光纤和其他系统,在制作上可根据要求在任何方向非常简单的增加新的开孔,以连接不同规格的支管。

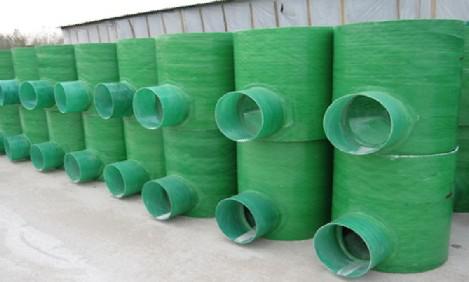

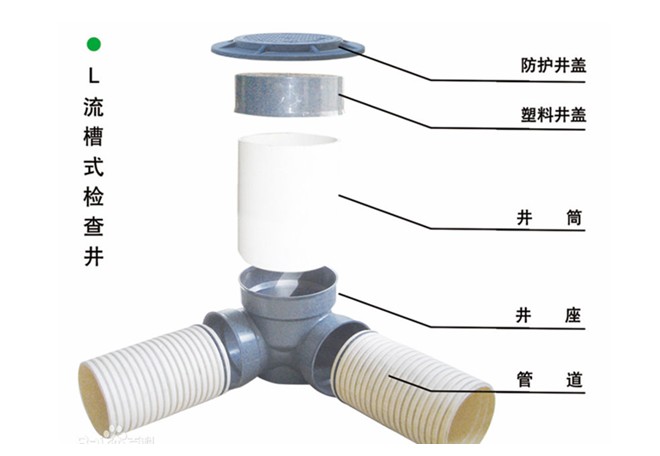

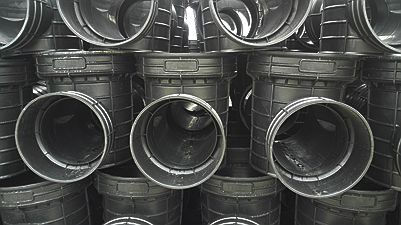

“龙康”牌塑料检查井由井座、井筒、井盖、活动攀梯或防护盖座和检查井配件组成,是根据不同使用功能和要求组合成一体的。
检查井井筒是指连接底部井座的上升通道部分,采用埋地排水管材,如平壁实壁管、双层轴向中空壁管、Hdpe中空缠绕管;活动爬梯是检查人员上下攀踏的构件。“龙康”牌检查井爬梯创新设计,注塑一次成型单元体,可自由组合回收存放,用于检查井内承载安装。
检查井井盖是指检查井井口可移动部份,用于开启或封闭井口,可采用铸铁检查井盖、复合材料检查井盖、钢纤混凝土检查井盖。质量符合现行《建筑小区排水用塑料检查井》CJ/T233-2006的要求。颜色为白色或灰色,井筒内外壁应光滑、平整表面不应有气泡、裂口、凹陷、色泽不均匀及分解变色线。塑料井筒井座在15KN静载载荷压力下无开裂、裂缝。
(1)、耐酸碱腐蚀耐老化、安全可靠,使用寿命长。
耐冲击、耐挤压、耐磨,抗应力开裂性好,耐化学腐蚀性好,塑料检查井部件采用热塑性塑料一次注塑而成,并通过国家化学建筑材料测试中心测试。配井内盖和安全网,当井盖破裂或被盗后能有效防止人、车安全。
(2)、密封连接不渗漏,防止地面沉降
塑料检查井的连接方式是柔性连接,管道与井座柔性连接,管道与井座的粘土共同运动、很好的解决了传统检查井与塑料管道连接所产生的不均匀沉降问题,有效防止地面塌陷。连接灵活方便,密封性好,有效防止污水渗漏,避免地下水二次污染,安全环保,能克服风尘、沙灰的恶劣施工环境。还可克服因路面增高而不能重复插入的困难。
(3)、重量轻,承载能力强
重量轻,易于运输和安装,性能可靠,承载能力强,适配性强品种齐全,可任意调节井筒高度及在筒体上打孔,调节方向,满足工程安装的一切需求。
(4)、高效排水,排放效率高。
高效排水,内壁光滑流畅,水流阻力小,提高排放效率,设有导流槽,污物不易滞留,减少了堵塞的可能,有着出色的排水性能,雨污排放率是传统检查井的1~3倍。
(5)、施工方便,提高工作效率
施工方便快捷。采用分体组装结构、井筒可现场切割、调整,适应各种安装深度要求,有效降低成本,大大提高施工进度,缩短工期是传统检查井的10-20倍以上;并可全天候施工,砖砌检查井和其他水泥模块砌筑井与之无法相比。
(6)综合造价低,可回收循环利用
综合造价低,维护费用少,比传统检查井更具优势,可回收循环利用,有着巨大的社会效益。
(7)、管道清通方便,维护量小
塑料检查井维护方便,无需清理碎石、砖块等杂物,可以防止雨污水堵塞管道,改变传统检查井和钢筋混凝土检查井的严重管道堵塞问题。
(8)节能省地,符合可持续发展基本国策
节能省地,以高分子树脂为主要加工原料,可节省农田约15000亩/年,节约标准煤约75万吨/年,符合国家可持续发展的基本国策。

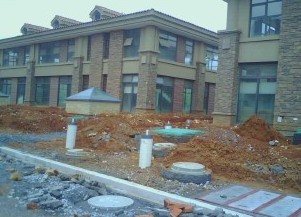

(1)建筑小区(居住区、公共建筑区、厂区等)、城乡市政、工业园区、旧城改造等范围内埋地塑料排水管道外径不
大于1200mm、埋设深度不大于8m的塑料排水检查井工程的设计、施工和维护保养。
(2)一般土质、软土土质、季节性冻土土质和湿陷性黄土土质条件下的塑料排水检查井施工;
(3)抗震设防裂度为9度及9度以下的地区。
(4)一般车道的地面荷载按汽车总重15t(后轮压5t);消防车道的地面荷载按汽车总重30t(后轮压6t)设计。
(5)地下水位按地面下不高于1.0m设计;
1、中华人民共和国城镇建设行业标准CJ/T233-2006《建筑小区排水用塑料检查井》;
2、我国城镇建设行业标准CJ/T326-2010《市政排水用塑料检查井》。
3、国家建筑标准设计图集08SS523《建筑小区塑料排水检查井》。
4、上海市排水管理处规范标准《城镇排水管道塑料检查井施工及验收规范》
5、中国工程建设标准化协会标准CECS227:2007《建筑小区塑料排水检查井应用技术规程》;
井坑与基础
1、井坑应与管沟同时开挖,开挖时井座主管线应与管沟中管线在同一轴线,得超挖
2、地下水位较高的地区或在雨季施工,应有排水、降低水位措施。
3、检查井基础应根据当地地质勘察资料和回填土下拽力经计算确定。当无资料时,可按检查井基础图施工。

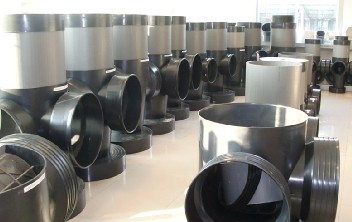

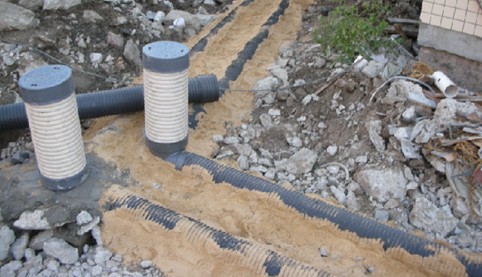

检查井接管安装

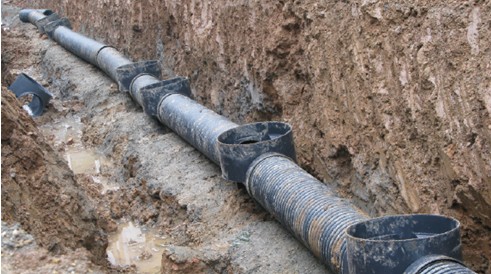

1、检查井井座与管道连接安装顺序,应先从接户管上游段开始安装,以井-管-井-管顺序安装,并逐渐向下游支管,干管延伸。
2、井座接头与管道连接施工方法,应与同类型接头的管道连接的施工方法一致。

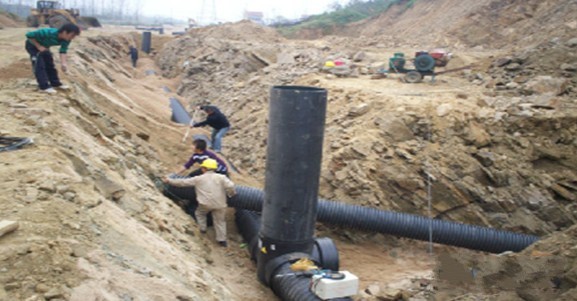

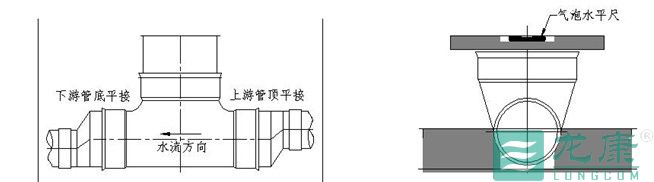

3、井座与汇入管,排出管连接需要变径,采用异径接头时,当汇入管径小于井座接口管径时,应管顶平接;井座排出管接口大于下游管道时,应管内底平接。
4、管道采用可变角接头或球形接头调整坡度时,当其管径为315mm,应采用专用工具,不得使用链条扳手。
5、附加接头的安装,应根据井筒尺寸和连接管道的直径,采用专用工具在井壁上开孔,孔洞圆周边缘应平整,安装附加接头不得倒坡。
6、在地下水位较高或雨季施工期间,在管道(含检查井)安装完成(但尚未进行灌水试验)时,应采取防止井体上浮的技术措施。

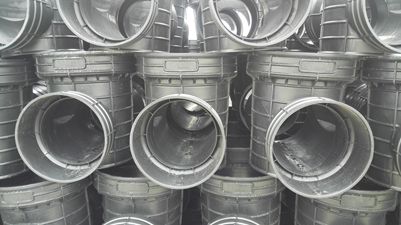

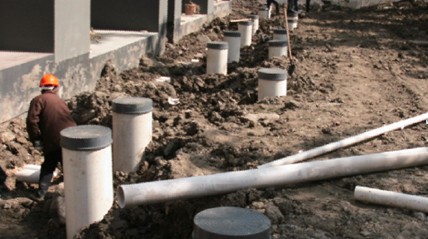

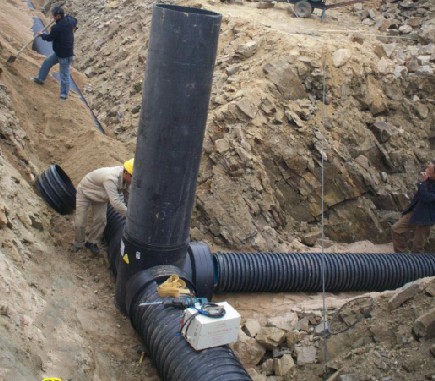

井筒安装
1、井筒的长度应为井座连接井筒的承口底部至设计地面的高度,再减去井筒顶至地面的净距。当地面或路面标高难以精确确定时,井筒长度可适当预留余量。
2、井筒插入井座应保持垂直。井筒插接时,不得使用重锤敲打,应采用专用收紧工具。
回填
1、回填应在排水管线(含管道和检查井)验收合格后进行,并与管道沟槽的回填同时进行。
2、回填前可用砂土袋、钢钎、木支撑将井座、井筒固定,并应排除基坑、沟槽内积水。
3、回填材料:从管底基础面至管顶以上0.5m范围内的沟槽回填材料可用碎石屑、粒径小于40mm的砂硕、高(中)钙粉煤灰,中粗砂或沟槽开挖出的良质土。
4、回填土不得采用淤泥,垃圾和冻土等,并不得夹带石块,砖及其他带有棱角的硬块物体。
5、在当地最大冻土深度大于等于1.0m时,在冰冻层范围内,应在井筒周围不少于100m范围内回填中粗砂。
6、回填应采用人工分层对称回填,其密实度与管道回填一致,并不得使井筒产生位移和倾斜,严禁机械回填。

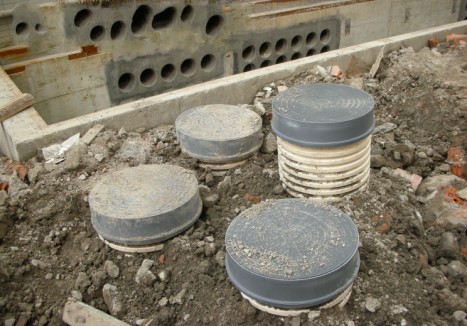

井盖安装

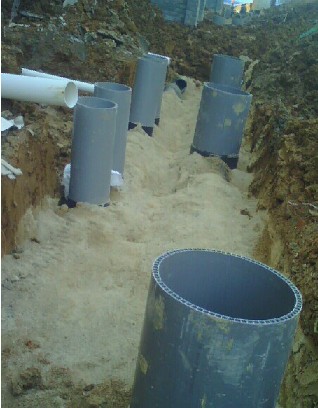

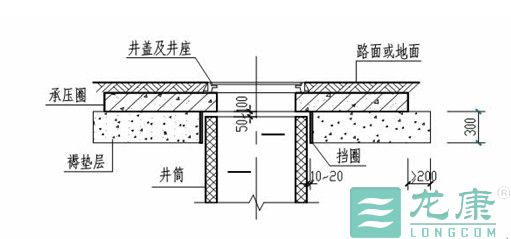

1、井盖安装前应精确测量井筒的长度,切割井筒的多余部分。
2、安装井盖应按检查井的输送介质性质确定,污水井盖和雨水井盖等不得混淆。
3、有防护盖座的污水检查井的井筒上口还应安装内盖。
闭水试验
应按现行的埋地塑料排水管道工程技术规程进行闭水试验。
一、.塑料检查井安装的一般规定是什么?
检查井安装前应进行必要的施工准备,应由设计单位进行设计交底。当发现施工图有错误时,应及时向设计单位提出变更设计要求。检查井安装前应进行抽样检查,抽样检查井数量不小于检查井总数的2%,且不少于2个。检查井安装要注意工程概况、施工方法、主要设备的供应、保证施工质量和安全等。
塑料检查井与管道连接安装顺序应遵循以下原则:
1、先从接户管上游段起始安装,逐渐向下游支管、干管延伸;
2、以井,管,井,管顺序安装;
3、应先定位井体中心,调整检查井支管底标高,然后进行接管安装。
检查井安装后,上口应作临时封堵。在地下水位较高或雨季施工期间,在管线安装完成(但尚未进行灌水试验)时应用砂土袋压在井体及周围管段上。
根据厂家的规模,塑料检查井的生产工艺有几种
1、采滚塑工艺生产的塑料检查井一次成型,生产效率高,质量好。缺点是模具价较高,同时受原材料的加工性能和
注塑机的功率限制,适於管径800mm以下的塑料检查井的生产。
2、注塑工艺生产的拼装式塑料检查井,可按注塑机功率大小生产不同高度的组合部件。缺点是拼接处的强度和密封
性能要求高,螺栓的使用寿命和耐腐蚀性限制了该井的使用。
3、缠绕和二次成型工艺生产的塑料检查井优点是就地取材,上马快,可生产不同规格检查井。缺点是速度慢,效率
低,质量(特别是焊接质量)受人为因素影响容易出现波动。
4、采用层结涂覆法工艺二次成型的检查井优点是就地取材上马快,可以生产不同规格的塑料检查井。缺点是速度
慢,难以批量生产,加上纯手工方式制作,产品尺寸和性能难以保证。生产中的环境污染和原材料无法回收,限
制了它的生产和使用。
5、滚塑工艺生产塑料检查井一次成型,质量好,生产效率较高,由於模具成本低,对一些特殊规格的塑料检查井具有
较大优势。该工艺适用於大口径的塑料检查井的生产和应用,最具应用前景。滚塑一次性成型工艺加工塑料检查井,

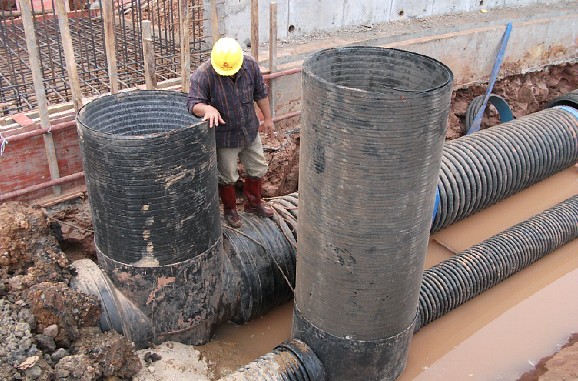

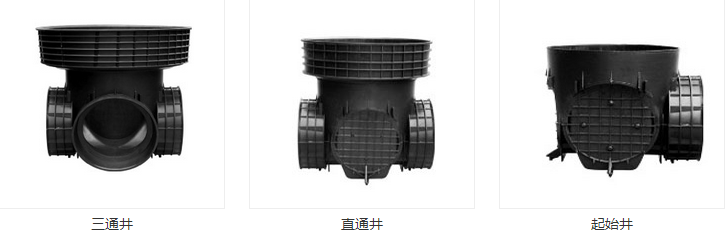

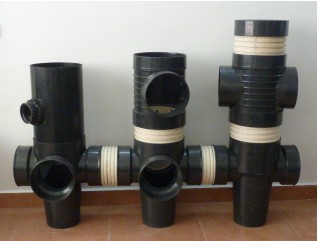

目前检查井的类别有:直通检查井、90°检查井、135°检查井、三通检查井、四通检查井等类别。
产品质量特性
1、在研究投入方面
由公司雄厚的经济实力作为研发资金保障,组建了包括高分子、机械设计、机械加工、力学应用与研究、自动化、项目策划等领域内的高级科技人员共11名的研发团队,投入巨大的精力和财力,历经两年时间的持续深入开发才取得成功。
2、在材料研究方面
由多年从事高分子研究的项目成员对检查井材料和井体及部件进行长期和短期的可靠性试验,通过材料增强改性、井体成型单元结构尺寸优化、实现UPVC材料与玻璃钢材料复合等技术,有效地提高了检查井井体的结构整体性和使用可靠性。
3、在结构设计方面
由广州市政设计研究院结构专家对塑料检查井所有部件和整体结构进行力学计算和分析。参照美国ASTMF1759-97标准,通过在承载能力极限状态下对结构构件的承载力(包括压曲失稳)计算、结构整体失稳(滑移、上浮)验算以及在正常使用极限状态下井体结构的变形验算,达到对结构进行验证和优化的目标。最终经过大量计算和实验验证,现有结构完全满足工程安全应用要求。
在最不利条件下塑料检查井轴向所受荷载的计算值与建议值
检查井规格mm |
覆土 |
轴向荷载 |
轴向荷载 |
覆土 |
轴向荷载 |
轴向荷载 |
Ф1000缩Ф700 |
4 |
21.15 |
20 |
5 |
34.11 |
35 |
Ф1200缩Ф700 |
4 |
25.15 |
25 |
5 |
40.57 |
40 |
Ф1500缩Ф700 |
4 |
31.21 |
30 |
5 |
50.34 |
50 |
4、在实验验证方面
龙康复合型塑料检查井Ф1000缩Ф700的主要部分均通过承载实验,现场实验获得数据中缩径管、井筒管、塑料检查井整体轴向荷载均达到5吨,完全超出原设计标准(见下表),配合埋置检查井的长期现场应用试验,对检查井在各种恶劣应用环境下承受应力、应变的能力和形状尺寸稳定性进行连续的动态监测。取得完善可靠的实验数据,科学验证了产品的应用可靠性。
井室管、井筒管的轴向荷载性能
井规格 |
井筒管直径 |
荷载kN |
井室管直径 |
荷载kN |
要求 |
Ф700直壁井 |
700 |
15 |
—— |
—— |
内外表面无裂痕、裂缝、凹凸;卸下荷载后无尺寸变化 |
Ф1000缩Ф700 |
700 |
20 |
1000 |
20 |
|
Ф1200缩Ф700 |
700 |
25 |
1200 |
25 |
|
Ф1500缩Ф700 |
700 |
30 |
1500 |
30 |
缩径管的轴向荷载性能
缩径管 |
条件 |
要求 |
备注 |
||
D(min) |
D(min) |
h′ |
内外表面无裂痕、裂缝、凹凸;卸下荷载后无尺寸变化 |
括号内尺寸为偏心圆缩径管高度尺寸 |
|
1076 |
750 |
233(454) |
轴向荷载20kN |
||
1264 |
750 |
367(716) |
轴向荷载25kN |
||
1572 |
750 |
587(1145) |
轴向荷载30kN |
井的系统性能要求应符合的规定
项目 |
条件 |
要求 |
备注 |
||||||
Ф700直壁井 |
Ф1000缩Ф700 |
Ф1200缩Ф700 |
Ф1500缩Ф700 |
||||||
荷载 |
15kN |
20kN |
25kN |
30kN |
无开裂、裂缝 |
||||
维卡软化温度 |
74℃ |
仅适用于UPVC内层结构 |
|||||||
负压试验 |
常温 |
连接地下管道直径min |
负气压1min |
无破裂、裂缝 |
|||||
300≤D≤1000 |
-0.05Mpa |
||||||||
抗剪切 |
连接地下管道直径min |
荷载kN |
无破裂、裂缝 |
仅适用于有沉泥室井 |
|||||
300、400 |
4 |
||||||||
500 |
6 |
||||||||
600 |
9 |
||||||||
700、800 |
12 |
||||||||
900、1000 |
15 |
||||||||
密封性能 |
与管道连接 |
径向变形 |
23℃±2℃、管道变形与承口变形5%时 |
+0.05Mpa水压(15min) |
不渗漏 |
仅适用于弹性密封接口 |

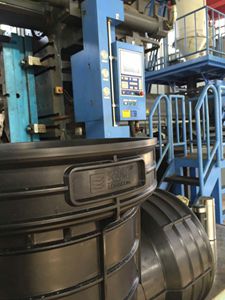

5、在生产装备和工艺方面
由龙康公司和多家单位联合研制出塑料检查井生产线。该生产线拥有包括发明专利在内的多项国家专利,科技含量高,具有自动化程度和生产效率高、功能完善、制品质量稳定等特点,具备规模生产并服务市场的能力。通过不断地试生产,目前我公司已摸索出成熟可靠的塑料检查井生产工艺,建立了完善的生产制度和完整的质量保证体系。
传统砖砌检查井由于受制作方法所限,其井径规格均在700mm以上。塑料检查井的应用改变了此惯例,在满足使用功能的前提下,天井牌塑料检查井井径最小可达110mm,因此在住宅小区使用塑料检查井会更节省材料,相应的使用成本也会更低。在后期养护中,由于塑料管材的摩擦阻力明显小于混泥土管,因此管道中的泥砂量大大减少,只需采用水冲即可满足养护需求,减少了人工掏挖疏通,大大降低了养护费用。经综合计算后塑料检查井的全寿命成本比传统检查井大大降低,具体比较情况见表。
塑料检查井与砖砌井的综合性能比较表
|
项目 |
塑料检查井 |
传统的砖砌井 |
说明 |
|
工 |
施工条件 |
不受任何气候、环境影响 |
受气候影响(如下雨、高温、严寒) |
塑料检查井全天可施工 |
|
施工速度 |
至少20个/天 |
1个/天 |
砖砌井施工受天气制约 |
||
安全性 |
好,无需下井疏通,避免作业人员沼气中毒 |
每年都有因作业人员下井疏通引起的事故(沼气中毒) |
塑料检查井疏通方式采用国际流行的专用清通工具:自推进水枪等 |
||
材料性能 |
耐酸、耐腐蚀 |
不耐酸、不耐腐蚀 |
塑料检查井材质本身具有耐腐蚀性 |
||
密封性 |
好,无渗漏、泄漏 |
差,严重泄漏、渗漏 |
防止雨水、污水渗漏、泄漏,防止地下水二次污染 |
||
连接方式 |
柔性连接,搞沉降 |
钢性连接、易脱落渗漏 |
减少雨水渗入污水处理费59200万元/年(按1%计算) |
||
排水能力 |
好(有光滑导向流槽) |
水泥沙浆粉刷内阻大 |
塑料检查井排污力是砖砌井的3倍,可减少设计通径 |
||
维护清通 |
清通简单、维护量小 |
不定期维护,清通复杂,经常堵塞,维护量大 |
砖砌井井内需清理杂砖,杂物 |
||
使用寿命 |
50年 |
5-10年 |
新型塑料本身材料寿命≥50年 |
||
作业面积 |
占地面积小 |
占地面积大 |
塑料井排管更紧凑,节省开挖费用。 |
||
经 |
|
施工人数 |
2人 |
2人 |
做10个井可至少节省19个人工 |
耗时数 |
半天 |
10天 |
做10个井至少可节省时间9天 |
||
直接材料费 |
开挖量减少 |
开挖量大 |
井越深,塑料井性价比越明显 |
||
人工费用 (60元/天) |
60元 |
1200元 |
人工费用多出1140元 |
||
综合造价 |
低 |
高 |
施工周期短,大量节约人工 |
||
发 景 |
资源利用 |
环保节能、节地、节水、节材、可回收利用 |
不可回收,污染环境,浪费资源 |
使用塑料检查井每年节约农田15000亩/年,节约煤炭75万吨/年 |
|
发展趋势 |
国家重点推广新型节能环保建材产品 |
补禁止使用,退出市场 |
使用塑料检查井符合国家可持续发展这一国策 |
||
综合评价 |
塑料检查井施工灵活快速高效,工艺简便;传统的砖砌井、预制井施工进度缓、排水能力差、造价高、使用寿命短 |
项目 | 砖砌收口式检查井 | 钢筋混凝土收式式检查井 | 塑料直筒检查井 | |||||||||||
配套规格 | 井体规格/mm x mm | 1000 x 2500 | 1000 x 2500 | 315 x 2500 | ||||||||||
井盖规格/mm | Ø700 (普通型) |
Ø700 (普通型) |
Ø400 (普通型) |
|||||||||||
井体成本/元 | 580 | 2790 | 724 | |||||||||||
井盖成本/元 | 385 | 385 | 120 | |||||||||||
固定成本 | 安装成本/元 | 220 | 540 | 200 | ||||||||||
固定成本 | 小计/元 | 1185 | 3715 | 1044 | ||||||||||
维护成本/(元·a-1) | 50 | 40 | 15 | |||||||||||
设计寿命/a | 15 | 30 | 50 | |||||||||||
全寿命成本/(元·a-1) | 129 | 163.8 | 37.3 | |||||||||||
备注:以检查井接住宅小区200mm管道进行比较,全寿命成本=(固定成本+维护成本*设计寿命)/设计寿命。由于目前市场对于砖砌检查井的工程都是定额套用的模式,再因为传统砖砌井中砖强度、砌筑砂浆、内外抹灰砂浆、土方量、土壤类别、土方运距等等都影响造价。 |
1、管道清通宜采用专业疏通机械实施水力清通。
2、雨水检查井内淤泥、砂的清理,宜采用机械吸泥工具实施清理。如人工清理时,应采用专用清挖工具
3、检查管道淤泥情况,应采用检查镜目测,不得下井探测。
